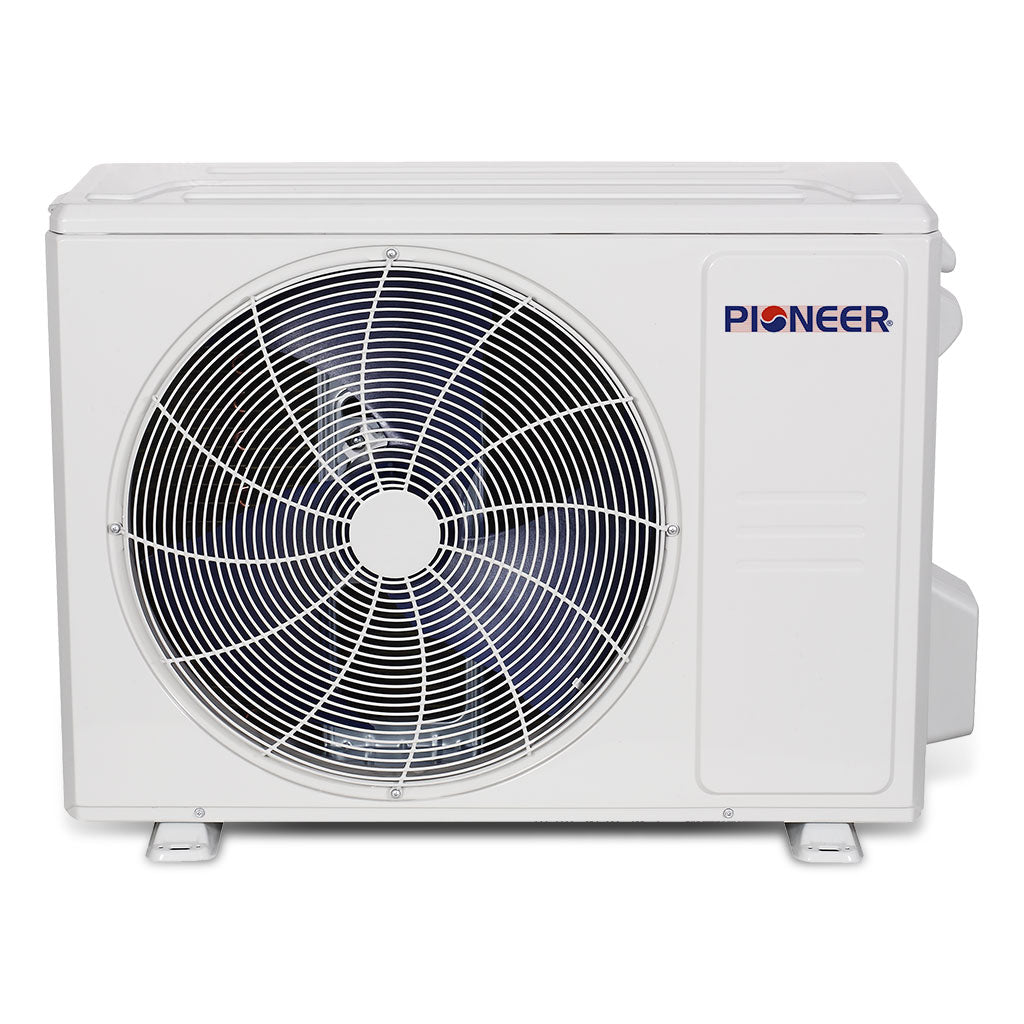

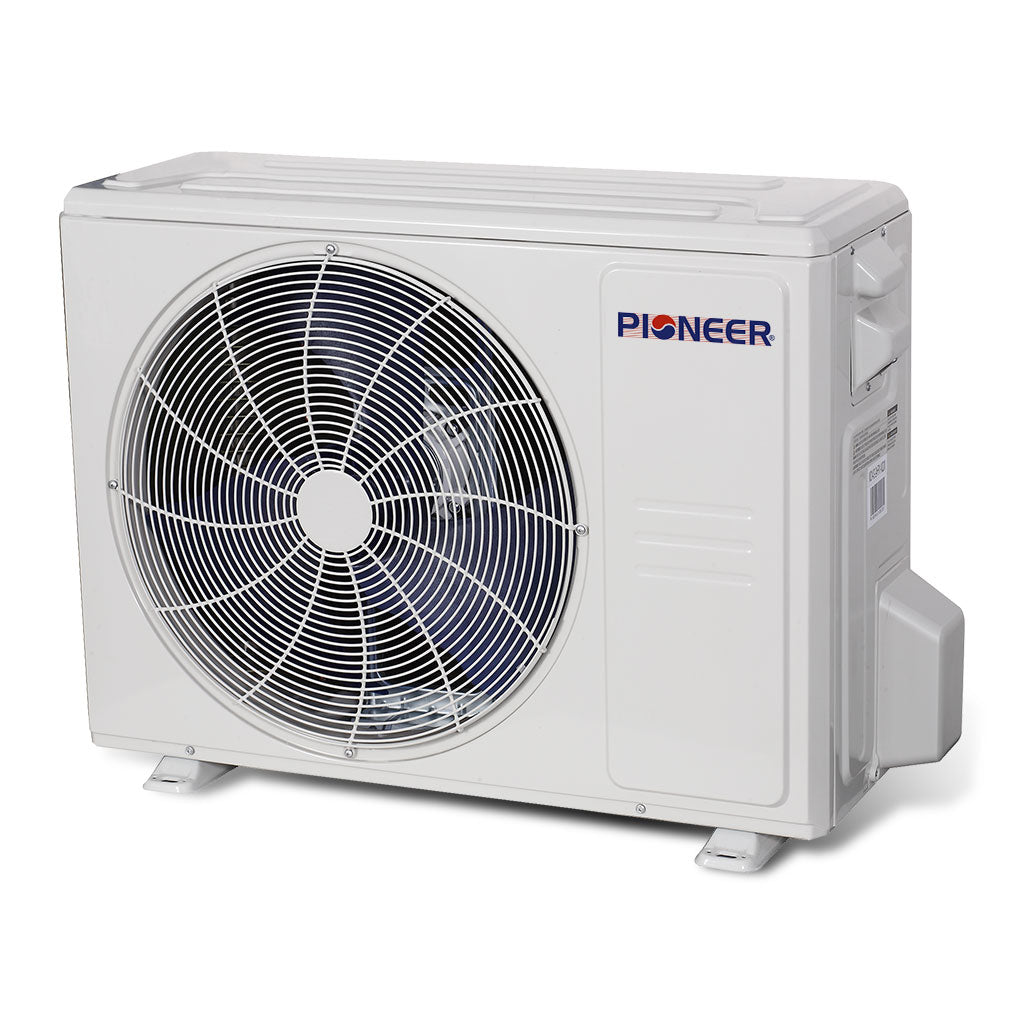

Pioneer® Dual Zone Outdoor Section 230V 21.5 SEER Aire acondicionado multisplit y bomba de calor
SKU: YN020GMFI22M2E
Descripción general
Resumen
- SECCIÓN EXTERIOR SÓLO para Zona Dual (2)
- Versión de inversor de CC de ultra alta eficiencia ++
- Capacidad de enfriamiento: 18,000 BTU/H Nominal (Rango: 4,950 MIN ~ 23,000 MAX ) con eficiencia de 21.5 SEER
- Capacidad de calefacción: 19 000 BTU/H nominales (rango: 4900 MIN ~ 23 000 MAX ) con eficiencia de 10,6 HSPF
- Voltaje: 208~230 V, 60 Hertz, monofásico
- Con carga de fábrica para un conjunto de líneas de hasta 25' por circuito
- Estrella de energía Certificado
- Funcionamiento silencioso como un susurro
Información Técnica
Certificaciones
Datos de rendimiento
- Fuente de alimentación: 208~230V, 60Hz, 1Ph
- Protocolo de comunicación: bucle actual
- Carga mínima-máxima adjunta: 12,000~24,000 BTU/h
- Capacidad nominal de refrigeración: 18 000 BTU/h
- Rango de capacidad de refrigeración: 4950~23 000 BTU/h
- Enfriamiento SEER (sin ductos): 21.5 BTU/w
- Capacidad nominal de calefacción: 19 000 BTU/h
- Rango de capacidad de calentamiento: 4,950~23,000 BTU/h
- Calefacción HSPF (sin conductos): 10,6 BTU/w
- Tipo de refrigerante: R410a
- Área adecuada: 600~800 pies cuadrados
- Nivel de sonido: 59,5 dB(A)
- Dimensiones netas (WDH): 35 x 13,5 x 26,5 pulgadas
- Dimensiones de la caja (WDH): 40.5 x 17.25 x 29.5 pulgadas
- Peso neto/bruto: 100/109 libras
Modelos interiores a juego
Combinaciones de Zona Dual
| Clasificación | dos unidades | |||
|---|---|---|---|---|
| Muro: 9 + 9 | 9 + 9 | |||
| Canalizado: 9 + 9 | 9 + 12 | |||
| 12 + 12 |
Unidades compatibles de 9,000 BTU
- Montado en la pared: WS009GMFI22HLE (30,3 x 11,8 x 21,8 pulgadas)
- Casete: CB009GMFILCFHD (22,5 x 22,5 x 10,3 pulgadas)
- Conducto oculto: RB009GMFILDFHD (27,5 x 25,0 x 8,3 pulgadas)
Unidades compatibles de 12,000 BTU
- Montado en la pared: WS012GMFI22HLE (31,5 x 13,2 x 21,7 pulgadas)
- Casete: CB012GMFILCFHD (22,5 x 22,5 x 10,3 pulgadas)
- Piso-Techo: FB012GMFILDFHE (27,5 x 23,6 x 8,3 pulgadas)
- Conducto oculto: RB012GMFILDFHD (27,5 x 25,0 x 8,3 pulgadas)
mín. / Máx. Cargando
12.000 / 24.000 BTU/h.
notas
Cada unidad interior conectada funcionará a una capacidad autorregulada aleatoria, según la demanda real que mida de la zona a la que sirve (entre el 30 % y el 100 % de su capacidad nominal o APAGADA). La unidad exterior también autorregulará su capacidad de salida, en función de la demanda total que lea de todas las unidades interiores que funcionan simultáneamente en un momento dado.
Con sistemas multisplit, la demanda total de la unidad exterior rara vez superará el 67 % de la capacidad total disponible del grupo de unidades interiores combinadas debido a las fluctuaciones de carga. Aunque muy raramente, siempre y cuando la demanda total del grupo interior combinado supere la capacidad nominal de la unidad exterior, la capacidad de cada unidad interior se anotará en consecuencia.
Para aplicaciones de calefacción de alta demanda, es posible que sea necesario reducir los límites máximos de carga en un 10-15 % para evitar riesgos de bajo rendimiento en algunas condiciones extremas.
Manuales y Descargas
- Folleto técnico
- Manual de usuario
- Manual de instalación
- Manual de servicio
- Certificado AHRI
- Guía de Energía
Envío gratis para todos los pedidos superiores a $ 49
Por tiempo limitado , ofrecemos envío gratis en todos los pedidos superiores a $49 por Standard Ground o entregados por Freight (LTL) a los 48 estados contiguos. La oferta de envío gratuito no se aplica a Alaska, Hawái ni a ningún destino internacional. La elegibilidad para el envío gratuito se indica en la página del producto, arriba del precio.
Haga clic aquí para obtener información sobre devoluciones y reembolsos
Detalles de envío
Solo enviamos a los 48 estados contiguos de los Estados Unidos. No se aceptan envíos a direcciones APO/FPO, AK, HI, PR u otros territorios de EE. UU. Sin envíos internacionales. Debido al tamaño y el peso de nuestro equipo, solo podemos utilizar empresas de transporte reconocidas para el envío. Cada envío será paletizado, amarrado y envuelto en película estirable para protegerlo contra daños durante el tránsito.
A su llegada, puede pedirle al conductor que divida la paleta en cajas de cartón individuales para descargar los productos del camión fácilmente. Generalmente incluimos el servicio de Puerta Elevadora. Esto llegará como entrega en la acera. El camionero descargará las mercancías del camión al nivel del suelo. Si debe tener un servicio de entrega interno, habrá un cargo adicional que debe pagarse por separado y coordinarse con la empresa de transporte. También permitimos la recolección gratuita desde nuestro almacén de distribución principal, ubicado en el área de Miami. El equipo que vendemos no es adecuado para envíos urgentes o de mensajería debido a su peso y al alto riesgo de daños.
Debido al volumen de pedidos superior al esperado y la temporada alta de ventas, los pedidos más grandes pueden tardar entre 3 y 5 días adicionales en prepararse para el envío. Estamos trabajando las 24 horas para enviar todos los pedidos de manera oportuna y nos comunicaremos con usted si hay demoras o preguntas inesperadas.
Preparamos cada envío dentro de las 72 horas posteriores a la recepción del pago ( solo entre semana ). Las empresas de camiones generalmente recogen el mismo día o un día después de que les llamemos para informarle que el envío está listo. El tránsito puede demorar entre 5 y 8 días hábiles y, en casos excepcionales, hasta 12 días .
Proporcionaremos información de seguimiento después del envío. Póngase en contacto con nosotros en caso de retrasos en el envío. REVISE SU INFORMACIÓN CUIDADOSAMENTE PARA ENVIAR LA DIRECCIÓN DE ENTREGA CORRECTA, EL CORREO ELECTRÓNICO ACTUALIZADO Y UN NÚMERO DE TELÉFONO VÁLIDO con su pedido. Alguien debe estar presente para recibir la carga en el momento de la entrega. La empresa de entrega llamará a su número de teléfono para programar una cita de entrega para entregas residenciales. Si su número de teléfono no es válido, la carga no se puede entregar y será devuelta a su cargo dentro de los 3 días posteriores a la llegada. Si la entrega es rechazada o no se puede entregar, se tratará como mercancía devuelta.
Al llegar, cuente todas las cajas y compárelas con el número indicado en el recibo de entrega antes de firmar. Abra las cajas de cartón e inspeccione los productos cuidadosamente para detectar cualquier daño. Todos los productos han sido inspeccionados bajo estrictas instalaciones reguladas por ISO y salen de nuestro almacén en perfectas condiciones. Informe cualquier daño de envío al transportista en el recibo de entrega y presente un reclamo. También contáctenos con la descripción de los daños e imágenes, etc. Aunque es raro, pueden ocurrir ciertos daños en el transporte y estamos aquí para ayudarlo.
Llevamos todas las piezas y componentes de repuesto y servicio necesarios en grandes cantidades y los ponemos a disposición durante y después del período de garantía.
You may also like
Más del Condensador mini split multizona
Visto recientemente
QUESTIONS & ANSWERS
Ask a Question-
I know 25 ft per lineset is the precharged max, but what if I use a 16 foot lineswt for 1 head and a 33 foot line set for the other, will the second set still need to be charged even though it is under the 50 foot of charge in the unit?
As long as it adds up to 50' or less you're covered. So with 49' total you would be good there.
-
What ambient temperature is this good for? -15* F?
This system heats down to -13°F outside temperatures.
-
Can I connect a 12000 and a 9000 to this unit
Yes you definitely can.
-
If I buy a dual zone YN020GMFI22M2D, can buy install one indoor unit now and then buy the second indoor and install at a later date?
Yes you can, that would not be a problem at all.
-
What AMP Breaker does this require?
This would take a 20A double-pole breaker. The corresponding wire would be 12 AWG, with 2 hots and a ground, no neutral.
-
Can I run a single 18kbtu indoor unit with this outdoor unit.
You cannot, you would need the triple-zone system, which is the smallest multi-zone that can take an 18K BTU head. Click here for more info.
-
Do both indoor units have to be heating/cooing to the same temperature or can they be set independently?
The two attached heads can have their set temperatures be indepedently configured, but they must be in the same mode (of either COOL or HEAT).
-
free shipping?
Yes all prices include shipping.
-
What size hole do I need to drill through the brick for the refrigeration lines for an 18K dual system?
It would be a 2.5" diameter hole per each set of lines.
-
REFRIGERANT R410A Pre-Charged Outdoor Unit, accommodating refrigerant line lengths up to 25 ft. per circuit. The indoor units have a 33 ft and 50 ft line options. Can they be used with this outdoor unit?
Yes they certainly can, but you will likely need to top off the condenser with some additional R410a to accomodate those longer lines.
-
Is it possible to run 2(2) 9,000 btu inside units with (1) 12,000 btu Duel split outside unit?
Yes, this is a valid combination. See all combinations here.
-
Can I run a 9k and an 18K off this unit. In Okeechobee Fl
The dual zone system cannot take an 18,000 BTU indoor unit. The triple-zone is the smallest multi-zone condenser that can. For more info see our matching table here.
-
Can i run (2) 12,000 BTU units on this outdoor model
Yes, that would be a compatible configuration.
-
Can a 9000 and 12000 wall units be connected to this dual zone and if not what outdoor unit would be needed
Yes they can, this would be valid.
-
What outside temperature does this unit cease to heat at?
It would continue to heat down to -13°F outside temperature.
-
Can I wire two 9000 wt mini splits with this unit
You cannot. These are the wall mounted 9,000 BTU units that are compatible with this condenser.
-
what size breaker & wire do I need
It would take a 20A double pole breaker with 12 AWG wire.
-
I have a dual head unit can I run one head on air conditioning and the second head unit on heat at the same time?
You cannot, it will throw a conflict error.
-
LINE LENGTHS UP TO 80 ft, Is it possible?
You can have 80 ft for one indoor unit, but the maximum total that should be connected to this condenser should not exceed 100 ft combined.
-
Can I use only one indoor unit while the other unit remains off for a certain period of time?
Yes you can, this would not be a problem.
-
Can I hook a two 12,000 btu heads up to this unit?
Yes you can, this is a valid combination.
-
can i hook a 18000 btu and a 9000 btu to this unit
You cannot. For an 18K head, you would need to use the triple-zone unit.
-
What is the minimum outdoor temperature this unit will operate at?
Heating: -13°F / Cooling: 5°F
-
Would it be possible to install just one indoor unit then in a few weeks add a second indoor unit (understanding that the proper line set evacuation must be performed each time) ?
This would not be a problem at all.
-
what amp breaker does the dual-zone 230 volt 21.3 seer require?
This particular unit takes a 20A double-pole breaker with 12 AWG wire.
-
How can you connect a 12K indoor unit to the dual or three zone outdoor? Isn't the 12K indoor 1/4 x 1/2 & the outdoor 2 or 3 zone 1/4 x 3/8 only?
All multi-zone condensers come included with the required adapters for this purpose.
-
can I hook a 9000 btu and a 12000 btu to this unit ?
Yes, this dual can support 9K+9K, 12K+9K, or 12K+12K configurations.
-
If paired with 2x12k indoor unit, does it give me 24k continuous cooling or is it going to be only at 18k rated continuously?
You can connect a bit more in capacity than what the outdoor unit itself is rated for. This is useful for when you're using one unit at a time. In the event that both of the indoor units are on and running at full demand at the same time (rarely/never happens), then the total combined BTU output will be attenuated down to the rating of the outdoor unit, in this case 17000-19000 BTU.
