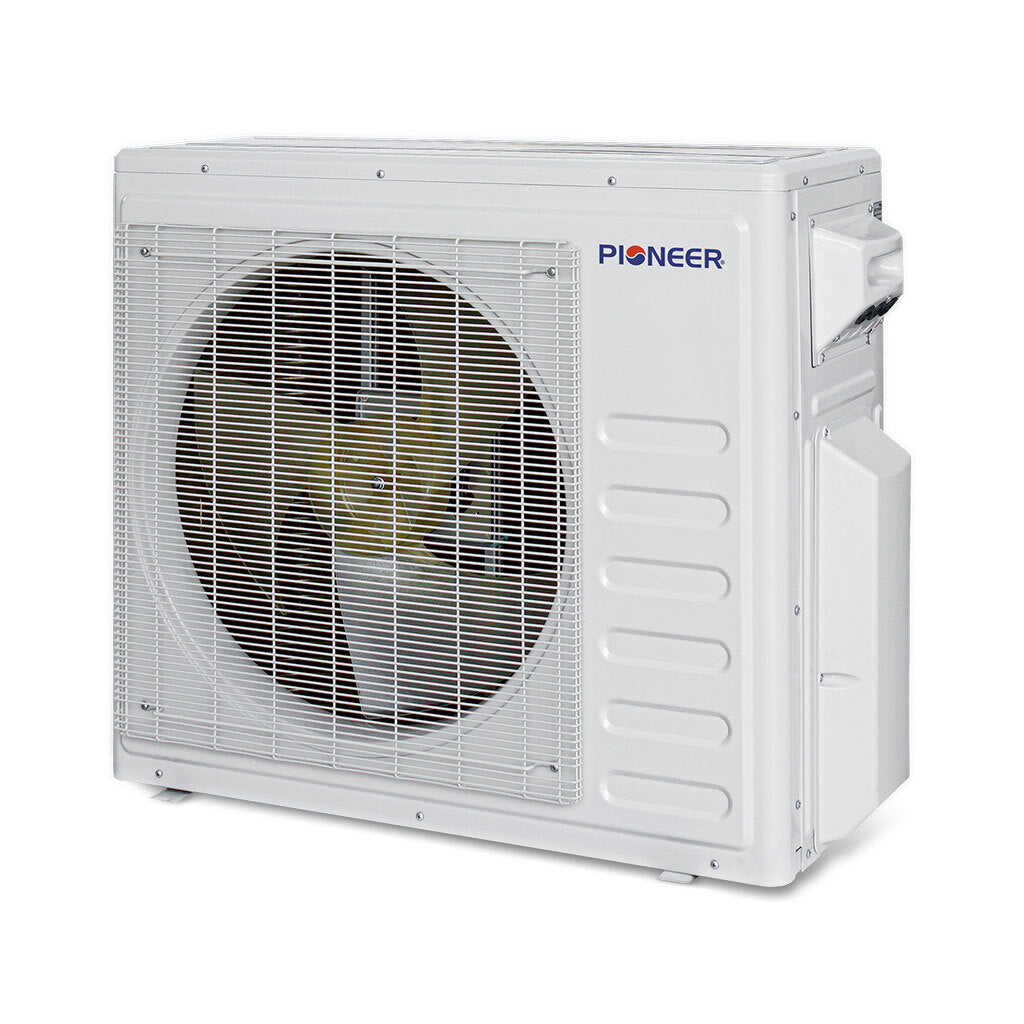

Pioneer® Multi (2) Circuit Diamante Ultra Series 22 SEER Dual Zone Outdoor Section 230V Energy-Star Aire acondicionado Bomba de calor
Pioneer® Multi (2) Circuit Diamante Ultra Series 22 SEER Dual Zone Outdoor Section 230V Energy-Star Aire acondicionado Bomba de calor
Agotado
-
Estimated delivery if ordered today: Jul 18 - Jul 22
No se pudo cargar la disponibilidad de recogida
Your payment information is processed securely. We do not store credit card details nor have access to your credit card information.
Why buy from our store?
Actuación
- Fuente de alimentación: 208~230 V, 60 Hz, 1 fase
- Protocolo de comunicación: Bucle actual
- Carga mínima-máxima adjunta: 12.000~24.000 BTU/hora
- Capacidad nominal de enfriamiento: 17.000 BTU/hora
- Refrigeración SEER (sin ductos): 22,0 BTU/w
- Capacidad nominal de calentamiento: 19.600 BTU/hora
- Calefacción HSPF (sin conductos): 10,0 BTU/w
- Tipo de refrigerante: R410a
- Área adecuada: 375 ~ 750 pies cuadrados
- Nivel de sonido: 56,0 dB(A)
- Disyuntor utilizado: 15 A (bipolar)
- Dimensiones netas (WDH): 33 x 14-7/8 x 27-1/4 pulgadas
- Dimensiones de la caja (WDH): 37-3/4 x 16-7/8 x 29-1/2 pulgadas
- Peso neto/bruto: 97/105 libras
Manuales y Documentos
- Folleto técnico
- Hoja de presentación
- Manual de instalación ( Apéndice multi-split )
- Manual de servicio
- Certificado AHRI
- Guía de Energía
Combinaciones de zona dual (en miles de BTU)
dos unidades |
---|
9 + 9 |
9 + 12 |
12 + 12 |
Unidades compatibles de 9,000 BTU
- Montado en la pared: WT009GLFI22HLD (32-1/4 x 7-5/8 x 12 pulgadas WDH)
Unidades compatibles de 12,000 BTU
- Montado en la pared: WT012GLFI22HLD (36-1/4 x 7-5/8 x 12 pulgadas WDH)
mín. / Máx. Cargando
12.000 / 24.000 BTU/h.
notas
- Se pueden combinar diferentes modelos de todas las unidades interiores coincidentes disponibles en cualquier orden para crear un sistema dividido multizona, hasta una cantidad igual a la cantidad de circuitos disponibles.
- No es necesario utilizar todos los circuitos disponibles con una unidad interior adjunta. Se recomienda un 66 % o más de la utilización de la capacidad total.
- Cada unidad interior conectada a un sistema multizona funcionará a una capacidad autorregulada aleatoria, según la demanda real que mida de la zona a la que sirve (entre el 30 % y el 100 % de su capacidad nominal) o se apagará según sea necesario. .
- La unidad exterior también autorregulará su capacidad de salida total, en función de la demanda total que lea de todas las unidades interiores que funcionan simultáneamente en un momento dado, hasta su capacidad nominal máxima.
- Con sistemas multisplit, la demanda total de la unidad exterior rara vez excederá el 75 % de la capacidad total disponible del grupo de unidades interiores combinadas debido a las fluctuaciones de carga de cada unidad interior.
- Por lo tanto, la capacidad total de la unidad interior adjunta se puede seleccionar hasta el 133 % de la capacidad nominal de la unidad exterior de apoyo.
- Aunque muy raramente, si la demanda total del grupo combinado de unidades interiores supera la capacidad nominal de la unidad exterior, la capacidad de cada unidad interior se anotará en consecuencia.
- Para aplicaciones de alta demanda, es posible que sea necesario reducir los límites máximos de carga hasta en un 20 % para evitar riesgos de bajo rendimiento durante algunas condiciones extremas.
Estrella de energía
Questions & Answers
Have a Question?
-
What's the max combined line length?
Max combined attached is 100 feet.
